Descripción del proyecto
El proyecto contempla el estudio y análisis de las condiciones de riesgo asociadas a la implantación de una cancha sintética, mediante la evaluación del territorio, las amenazas, la vulnerabilidad y los escenarios de riesgo.
Localización
Proyecto ubicado en Villeta, Cundinamarca.

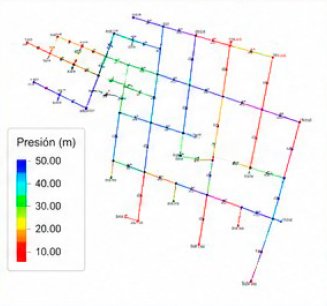

MODELO HIDRÁULICO - EPANET

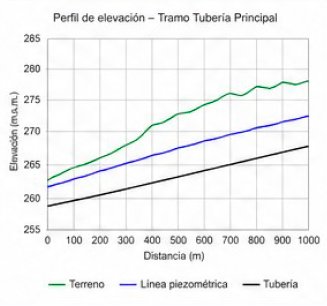

PERFIL HIDRÁULICO - TRAMO CRÍTICO
Información general
Tipo de proyecto: Diseño de red de abastecimiento de agua potable
Localidad: Guamo, Tolima
Área de influencia: Urbanización Palma Imperial — Área: 1,5 ha
Contratante: Corporación Organización El Minuto de Dios
Alcance del proyecto
- Diseño hidráulico de la red de distribución de agua potable.
- Modelación hidráulica y análisis de presiones y velocidades.
- Cálculo y diseño de diámetros óptimos.
- Diseño de acometidas domiciliarias.
- Elaboración de planos y memorias de cálculo.
- Cumplimiento de la normatividad vigente.
Especificaciones de diseño
| Parámetro | Especificación |
| Población de diseño | 1.250 habitantes |
| Horizonte de diseño | 20 años |
| Dotación neta | 130 L/hab-día |
| Caudal medio diario | 1,88 L/s |
| Caudal máximo diario | 2,82 L/s |
| Presión mínima de servicio | 15 m.c.a. |
| Presión máxima de servicio | 50 m.c.a. |
| Material de tubería | PVC – RDE 21 |
Software utilizado
Normatividad aplicable
- RAS 2017 – Título A (Requisitos Generales).
- RAS 2017 – Título C (Sistemas de Acueducto).
- RAS 2017 – Título D (Sistemas de Alcantarillado).
- NTC 1500 – Código Colombiano de Fontanería.
- NTC 2488 – Redes de distribución de agua potable.
- Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico – RAS 2017.
- Normas Técnicas de Acueducto y Alcantarillado de Bogotá.
Documentación técnica
El desarrollo contempla planos generales del proyecto, detalles típicos de acometidas domiciliarias, detalles de zanja, modelación hidráulica, perfiles hidráulicos y análisis de inundación, de acuerdo con los requerimientos técnicos del proyecto.
Cuadro de materiales de tuberías
| Sistema | Material | Norma | Uso |
| Acueducto | PVC – RDE 21 | NTC 382 | Red principal y secundaria |
| Alcantarillado Sanitario | PVC – Serie Sanitaria | NTC 3721 | Red sanitaria |
| Alcantarillado Pluvial | PVC – Corrugado | NTC 3721 | Red pluvial |
| Hidrosanitario Viviendas | PVC – Serie Sanitaria | NTC 1500 | Red interna viviendas |
Nuestro valor agregado
Aplicamos tecnología y experiencia para entregar diseños eficientes, seguros y sostenibles, garantizando la optimización hidráulica y el cumplimiento normativo en cada etapa del proyecto.
Documentación visual del proyecto
A continuación se presenta la documentación gráfica desarrollada para el proyecto, incluyendo planos, modelos hidráulicos, perfiles, análisis de inundación, detalles constructivos y renders arquitectónicos.
